在管道工程中，內補口又被稱(chēng)為管道內防腐補口，是一種防止管道內部遭受腐蝕的措施。它涉及到在管道內部使用特定的防腐材料進(jìn)行修補，以減緩或防止管道在化學(xué)、電化學(xué)作用下或由微生物活動(dòng)引起的腐蝕。內補口的材料通常包括瀝青防腐涂層、煤焦油瓷漆、環(huán)氧瀝青涂層，以及發(fā)展到后來(lái)的聚乙烯包覆涂層。
　　1.表面處理質(zhì)量
　　在進(jìn)行內補口之前，需要對補口部位進(jìn)行表面處理，確保表面清潔、無(wú)油污、銹蝕和雜質(zhì)。表面處理質(zhì)量應達到GB/T8923《涂裝前鋼材表面銹蝕等級和除銹等級》規定的Sa2.5級。
　　2.防腐涂層質(zhì)量
　　該產(chǎn)品的防腐涂層質(zhì)量是關(guān)鍵指標之一。涂層應均勻、無(wú)漏涂、無(wú)氣泡等缺陷。內補口涂層的厚度也是一個(gè)重要指標，通常需要通過(guò)超聲波測厚儀進(jìn)行檢測，確保涂層厚度符合設計要求。

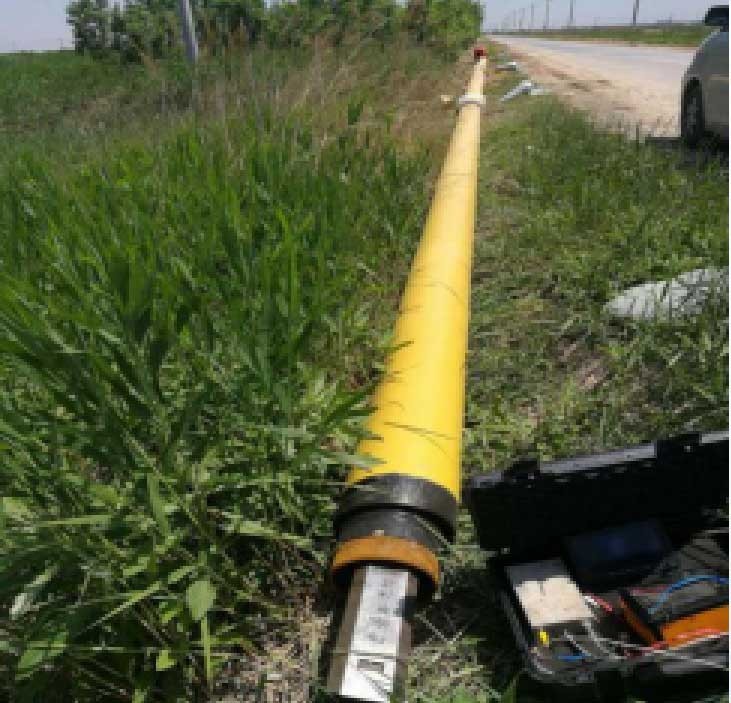

　　3.電火花檢漏
　　電火花檢漏是一種有效的檢測涂層漏點(diǎn)的方法。檢測過(guò)程中，機械手臂手持檢測探頭在待檢測處沿管道的徑向做360°旋轉，檢測電壓為0～3000V可調，檢測結果可在液晶顯示器上實(shí)時(shí)顯示。如果有漏點(diǎn)存在，面板上會(huì )有報警提示。
　　4.剝離強度試驗
　　內補口的涂層需要進(jìn)行剝離試驗，以確保涂層與基材之間的粘結力。試驗可在管口一端試噴涂一道焊縫，待實(shí)干后進(jìn)行剝離試驗。剝離強度應不小于50N/cm。
　　5.外觀(guān)檢查
　　它的外觀(guān)應逐個(gè)檢查，熱收縮套表面應平整，無(wú)皺折、無(wú)氣泡、無(wú)燒焦炭化等現象；熱收縮套周向及固定片四周應有膠粘劑均勻溢出。
　　6.施工工藝
　　施工工藝的規范性和嚴謹性也是保證內補口質(zhì)量的重要因素。施工過(guò)程中應嚴格按照施工規范和要求進(jìn)行操作，確保修復質(zhì)量和安全性。

　　綜上所述，內補口的質(zhì)量標準涵蓋了從表面處理、防腐涂層、電火花檢漏、剝離強度試驗到外觀(guān)檢查等多個(gè)方面，這些標準共同確保了內補口的施工質(zhì)量和長(cháng)期可靠性。

2024.10.15ZG
